C형 스냅링(Snap Ring) – KS B 1336:2022

1. 스냅링이란?

스냅링(Snap Ring)은 축 또는 구멍 안에 끼워서 부품의 축방향 이동을 막는 탄성 고정 링입니다.
주로 베어링, 기어, 브레이크 등의 부품이 빠지지 않도록 고정 역할을 하며,
가볍고 저비용이며, 재조립이 쉬운 구조입니다.

KS B 1336:2022에서의 명칭은 C형 멈춤링 (Retaining rings - C type)

2. 스냅링의 종류

종류	용도	형상
축용 (external)	축 외부에 장착	C형 개방 링
구멍용 (internal)	구멍 내부에 장착	구멍 안쪽 고정 링

3. 재료

• 📏 멈춤링의 재료는 원칙적으로 KS D 3551의 S60CM ~ S70CM, SK5M 및 KS D 3559의 표1(HSWR62A, HSWR62B ~ HSWR 82A, HSWR82B)로 한다.

4. 축용 멈춤링 모양과 치수

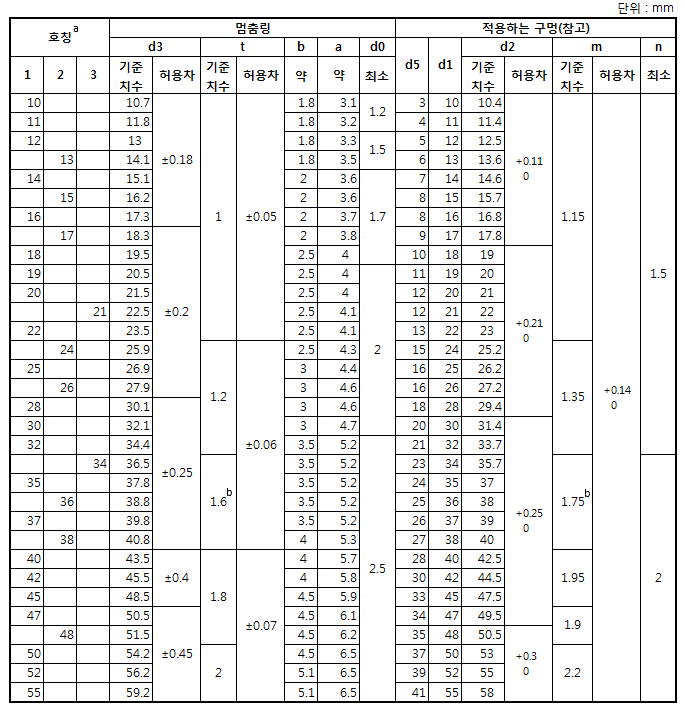

5. 구멍용 멈춤링 모양과 치수

5. 장점과 주의사항

✅ 장점

• 🧩 분해·조립이 간편함
• 💰 저비용으로 부품 고정 가능
• 🪛 고정핀/키보다 가공 난이도 낮음

⚠️ 주의사항

• 💥 고속 회전 부품에는 적합하지 않음 (이탈 위험)
• 📉 장착 시 홈 깊이, 축 정밀도, 링 강도 확인 필요
• 🔧 반드시 專用 플라이어(Snap ring plier) 사용 권장

6. 도면 기입 예시

보통 축용 Ø10 스냅링은 S-10
구멍용 Ø20 스냅링은 R-20 으로 표기

7. 실무 적용 팁

• ⚙️ 베어링 고정용 스냅링은 내하중 확인 필수
• 📦 조립상 용이를 위해 m부분 규격 치수에서 +0.1 정도 더주면 편하게 조립 가능

8. 마무리 요약

스냅링은 간단하지만 매우 중요한 기계 요소입니다.
소형 부품부터 산업용 장비까지 폭넓게 사용되며,
정확한 규격 선택과 도면 설계, 가공 정밀도가 고장의 유무를 좌우합니다.

작지만 빠지면 사고다. 스냅링은 ‘확실한 고정’의 기본입니다.
